Компоненты:
Выбираете на выбор на основе каких плат вы будете моделировать ГНСС приемник: Arduino Due или Arduino Pro mini, 2.8″ TFT LCD Display Module или Nokia 5110 экран, остальные элементы одинаковы для всех. Толщина текстолита 1.8 мм.
Максимальный размер корпуса 19x19x19 см
Самая лучшая модель будет распечатана на 3D принтере.
Оформление работы: Титульный лист, техническое задание, цель работы, этапы выполнения со скриншотами. Сдача работ в печатном и электронном виде.
Начинка ГНСС приемника:
- Arduino Due, размеры 10,16 см × 5,3 см
- Arduino Pro mini, размеры 1,8 х 3,3 см
- 2.8″ TFT LCD Display Module 240*320
Размер печатной платы TFT LCD: прибл. 8.5×5.5 см (3.3×2.2 inch)
Размер экрана: Прибл. 6.9 см x4.9 см (2.7×1.9 inch) - Держатель для батарей типа 18650
Размеры: 7.5 см х 4 см х 2 см. Но, предпочтительнее сделать в корпусе свой отсек для 2 батарей типа 3.7v 18650 - ГНСС Плата, размеры: 83 мм на 74 мм.
- Кнопки и выключатели на ваш выбор (можно без них, но обязательно оставить для них место, где они должны располагаться, всего около 4 кнопок и 4 светодиодов).
- Пассивная ГНСС антенна. Размеры: 18 × 18 × 4.5 мм (должна быть в корпусе приемника)
- Модуль WiFi ESP8266 ESP-01 и hc-06 bluetooth, размеры найдете в Интернете.
Рекомендации к выполнению:
Чтобы было удобно проектировать, нужно сделать модели каждого элемента в отдельности по размерам и дальше уже отталкиваться от них. Можно сначала сделать схематический чертеж на бумаге.

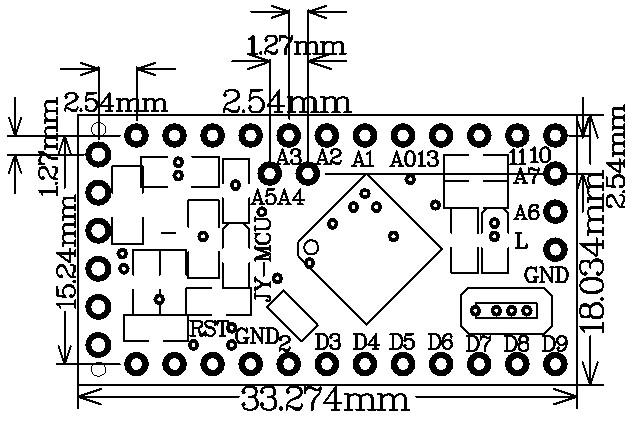

Arduino Pro Mini

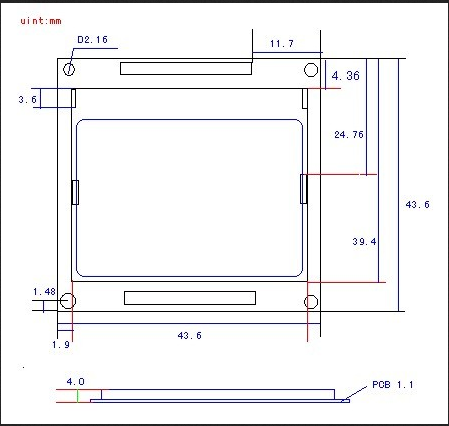

Nokia 5110 экран
Arduino Due

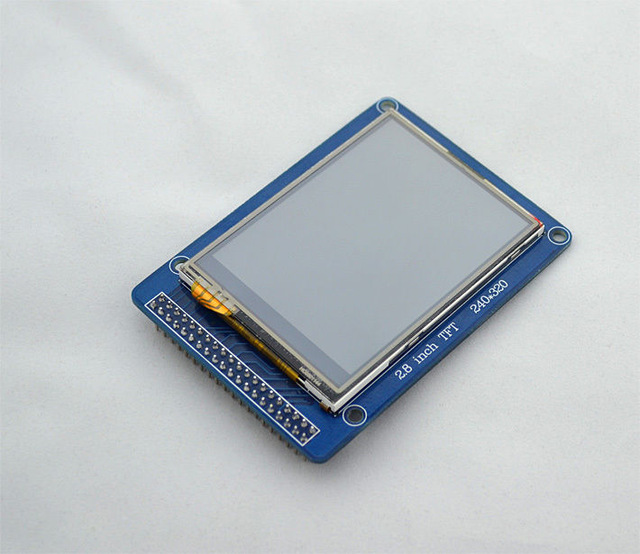

Общий вид TFT дисплея к Aruino Due
Размеры TFT дисплея

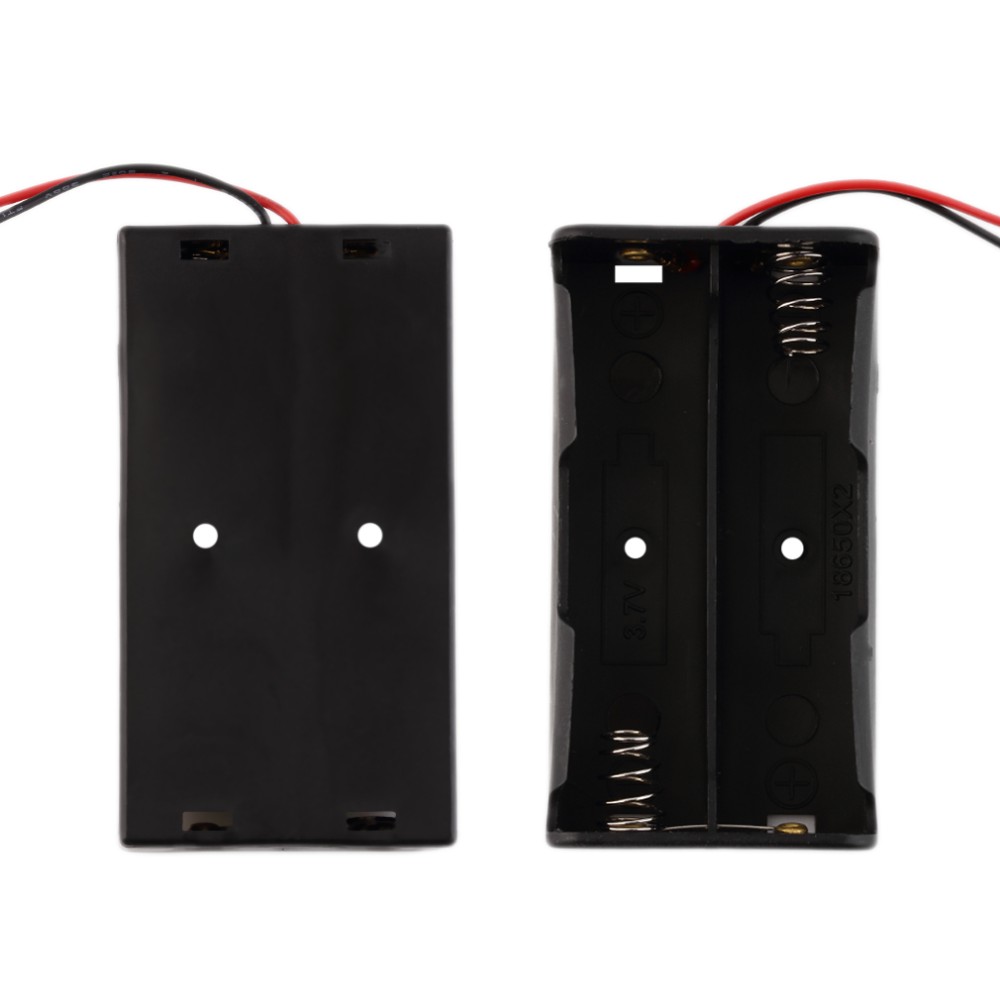

Держатель батарей
